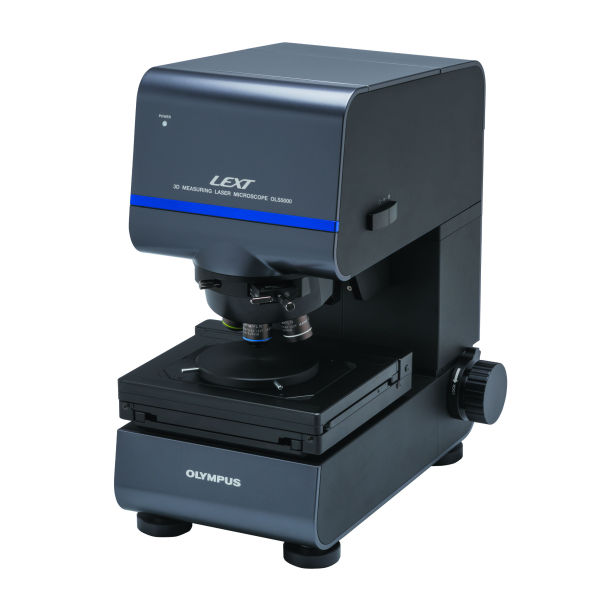

產品名稱：激光共焦顯微鏡
產品型號：OLS5000
產品品牌：Olympus 奧林巴斯
客服熱線：022-83946885(09:00 - 22:00)
服務承諾：真實描述正品銷售售后保障
OLS5000激光共焦顯微鏡可準確測量亞微米級的形貌和表面粗糙度。數據采集??比奧林巴斯以前的顯微鏡型號快四倍，從而大大提高了生產效率。
憑借對各種類型樣品進行準確3D測量的能力，系統可提供用于質量保證和工藝控制的可靠數據。
 |
405納米紫色激光和專用高數值孔徑物鏡可以捕捉到傳統光學顯微鏡、白光干涉儀或紅色激光顯微鏡難以發現的精細紋理和缺陷。 | |
 |
 |
|
| 紅光型（658納米：0.26微米空間) | 微米紫光型（405納米：0.12線和空間) | |
LEXT專用物鏡可準確測量采用其他方式測量會發生畸變的周邊區域。
傳統物鏡
LEXT物鏡
新的MEMS掃描振鏡具有較低的掃描軌跡失真和較小的光學像差，可進行準確的X-Y掃描。
4K掃描技術可在X軸方向掃描4096像素，是奧林巴斯以前顯微鏡型號的四倍。
OLS5000顯微鏡可在無需進行圖像校正的情況下檢測幾乎垂直的陡峭斜面以及很低的臺階。
由于傳統激光顯微鏡采用諸如平滑去除噪聲等標準圖像處理技術，其有時會將準確測得的細微高度不規則測量數據連同噪聲一起去除。
OLS5000顯微鏡采用奧林巴斯自動檢測可靠數據的智能判別算法，可在不丟失細微高度不規則測量數據的情況下實現去確測量。
VLSI標準80納米高度樣品(MPLFLN10XLEXT)
OLS5000顯微鏡采用了用于3D數據構建的PEAK算法。該算法可獲得從低倍率到高倍率的高精度數據，并可縮短數據采集時間。
在不降低精度的情況下，測量700微米的臺階大約在15秒左右（使用MPLAPON20x物鏡時）。
測量?jī)蓚€(gè)指定區域之間的臺階高度差和距離
測量?jī)蓚€(gè)指定區域之間的角度差
測量指定區域的面積/體積；自動檢測參考平面，因此無需設置閾值。
測量指定區域的表面粗糙度
通過自動檢測指定區域的邊緣測量寬度
基于指定區域中的圓形自動識別測量半徑R和距離基準平面的高度
智能判別處理可在無損數據精度的情況下自動消除測量噪聲，而智能找平功能可探測零高度位置的主水平面（參考平面）。簡單一次點擊即可啟動兩項工作。
報告中包含的所有操作和過程均可保存為模板。
在重復進行相同測量時，使用此模板可采用同流程獲得下一組數據的分析報告。
無需操作人員干預即可指定操作流程和測量點的功能能夠以很小差異進行快速、準確的分析。
 |
 |
 |
 |
|
| 輸出報告并進行測量 | 輸出報告并保存模板 | 在下次采集過程中，打開已保存的模板 | 即刻輸出基于模板的報告 |
 |
OLS5000顯微鏡的擴展架可容納高達210毫米的樣品，而超長工作距離物鏡能夠測量深度達到25毫米的凹坑。 在進行這兩種測量時，您只需將樣品放在載物臺上即可。 |
||
 |
 |
 |
|
| 連桿 | 刀具 | 活塞頭 | |
奧林巴斯可提供能夠針對405納米激光減小像差的10x至100x系列物鏡。本系列還包括低倍率和長工作距離物鏡。所有LEXT專用物鏡均可確保測量性能，由此可以選擇適合您所觀察樣品的一款物鏡。
Rubert & Co標準粗糙度樣板528 (Pt = 1.5微米)
常規物鏡（50X）
LEXT專用物鏡（50X）
我們的LEXT專用物鏡系列產品包括增強顯微鏡測量性能的10x物鏡和長工作距離物鏡。
應用
表面紋理/面粗糙度測量（MPLAPON20XLEXT / 3×3拼接）
噴油嘴(復制品)/面粗糙度測量(LMPLFLN50XLEXT)
活塞環/面粗糙度測量（MPLAPON50XLEXT）
軸承球/輪廓測量（MPLAPO50XLEXT）
不銹鋼腐蝕坑/高度測量（MPLAPON20XLEXT / 3×3拼接）
銅板/面粗糙度測量（MPLAPON50XLEXT）
擴散板/輪廓測量（MPLAPON50XLEXT / 3×3拼接）
海綿/輪廓測量（MPLAPON20XLEXT / 3×3拼接）
鎳塊/高度測量(MPLAPON20XLEXT)
MEMS超聲換能器(MPLAPON50XLEXT)
光刻膠/高度測量（MPLAPON100XLEXT）
鍵合金線（MPLAPON100XLEXT）
微針/輪廓測量（MPLAPON50XLEXT / 6×6拼接）
皮膚（復制品）/面粗糙度測量（MPLAPON20XLEXT / 5×5拼接）
由文化學園大學服裝學院功能設計實驗室提供
研磨石/輪廓測量（MPLAPON20XLEXT）
圓珠筆插座/面粗糙度測量（LMPLFLN20XLEXT）
技術規格
| 型號 | OLS5000-SAF | OLS5000-SMF | OLS5000-LAF | OLS5000-EAF | OLS5000-EMF | |
| 總倍率 | 54x – 17,280x | |||||
| 視場直徑 | 16um – 5,120um | |||||
| 測量原理 | 光學系統 | 反射式共聚焦激光掃描激光顯微鏡 | ||||
| 反射式共焦激光掃描激光-DIC顯微鏡 | ||||||
| 彩色 | ||||||
| 彩色DIC | ||||||
| 光接收元件 | 激光：光電倍增管（2ch） | |||||
| 彩色：CMOS彩色相機 | ||||||
| 高度測量 | 顯示分辨率 | 0.5nm | ||||
| Linear scale | 0.78nm | |||||
| 動態范圍 | 16 bits | |||||
| 重復性*1 *2 *6 | 10x : 0.1μm, 20x : 0.03μm, 50x : 0.012μm, 100x : 0.012μm | |||||
| 準確性*1 *3 *6 | 0.15 + L/100μm (L: Measuring length[μm]) | |||||
| 拼接圖像準確度 ?*1 *4 *6 | 10x : 5.0+L/100μm, 20x or higher : 1.0+L/100μm (L: Stitching height[μm]) | |||||
| 測量噪聲*1 *5 *6 | 1nm [Typ] | |||||
| 寬度測量 | 顯示分辨率 | 1nm | ||||
| 重復性?*1 *6 | 10x : 0.2μm, 20x：0.05μm, 50x : 0.04μm, 100x : 0.02μm | |||||
| 準確度*1 *3 *6 | 測量值 +/- 百分之1.5 | |||||
| 拼接圖像準確度*1 *3 *6 | 10x : 24+0.5L μm, 20X 15+0.5L μm, 50X 9+0.5L μm, 100X 7+0.5L μm (L: Stitching length[mm]) | |||||
| 單次測量時測量點的數量可到 | 4096 x 4096 pixel | |||||
| 測量點的數量可到 | 36 Mpixel | |||||
| XY 載物臺配置 | 長度測量模塊 | ? | 無 | 無 | ? | 無 |
| 工作范圍 | 100 x 100mm Motorized | 100 x 100mm Manual | 300 x 300 mm Motorized | 100 x 100mm Motorized | 100 x 100mm Manual | |
| 樣品高度可到 | 100mm | 40mm | 37mm | 210mm | 150mm | |
| 激光光源 | 波長 | 405nm | ||||
| 輸出可到 | 0.95 mW | |||||
| 激光分類 | 2類 (IEC60825-1:2007, IEC60825-1:2014) | |||||
| 彩色光源 | 白光 LED | |||||
| 電氣功率 | 240 W | 240 W | 278 W | 240 W | 240 W | |
| 質量 | 顯微鏡主體 | 約31 kg | 約?32 kg | 約?50 kg | 約43 kg約 | ?44 kg |
| 控制箱 | 約12 kg | |||||
* 1 在ISO554(1976)、JIS Z-8703(1983)規定的恒溫恒濕環境下使用時提供保證（溫度：20?C±1?C, 濕度:50％±1％）。
* 2 在使用MPLAPON LEXT 系列物鏡測量時超過20次。
* 3 在使用LEXT專用物鏡測量時。
* 4 在使用MPLAPON100XLEXT 物鏡測量時的典型值。
* 5 基于奧林巴斯認證體系保證。
| 系列 | 型號 | 數值孔徑（NA） | 工作距離（WD）（毫米） |
| UIS2物鏡 | MPLFLN2.5x | 0.08 | 10.7 |
| MPLFLN5x | 0.15 | 20 | |
| LEXT專用物鏡（10X） | MPLFLN10xLEXT | 0.3 | 10.4 |
| MPLAPON20xLEXT | 0.6 | 1 | |
| LEXT專用物鏡（高性能型) | MPLAPON50xLEXT | 0.95 | 0.35 |
| MPLAPON100xLEXT | 0.95 | 0.35 | |
| LMPLFLN20xLEXT | 0.45 | 6.5 | |
| LEXT專用物鏡（長工作距離型） | LMPLFLN50xLEXT | 0.6 | 5 |
| LMPLFLN100xLEXT | 0.8 | 3.4 | |
| SLMPLN20x | 0.25 | 25 | |
| 超長工作距離物鏡 | SLMPLN50x | 0.35 | 18 |
| SLMPLN100x | 0.6 | 7.6 | |
| LCPLFLN20xLCD | 0.45 | 8.3-7.4 | |
| 適用于LCD透鏡的長工作距離 | LCPLFLN50xLCD | 0.7 | 3.0-2.2 |
| LCPLFLN100xLCD | 0.85 | 1.2-0.9 |
| 標準軟件 | OLS50-BSW | 數據采集app 分析app (簡單分析) |
| 電動載物臺套裝應用*1 | OLS50-S-MSP | |
| 擴展分析應用*2 | OLS50-S-AA | |
| 薄膜厚度測量 | OLS50-S-FT | |
| 自動邊緣測量應用 | OLS50-S-ED | |
| 顆粒物分析應用 | OLS50-S-PA | |
| 多文件分析應用 | OLS50-S-MA | |
| 球體/圓柱體表面角度分析應用 | OLS50-S-SA | |
* 1包括自動拼接數據采集和多區域數據采集功能。
* 2包括輪廓分析、差值分析、臺階高度分析、表面分析、面積/體積分析、線粗糙度分析、面粗糙度分析和直方圖分析。
OLS5000-SAF配置示例
