作用原理
不管使用ELEMENTRAC CS-d那一個加熱爐，樣品中的碳和硫在燃燒過程中都會形成CO2和SO2氣態分子。4個元素紅外檢測器會檢測這些被釋放出來的大量CO2和SO2。通常來說，兩個紅外檢測器一種氣體由2個紅外檢測器測量，以確保低含量和高含量都可以做到正確并準確的分析。 當CS-d的高頻爐使用是，載氣（氧氣）和燃燒產物（CO2，微量的CO和SO2）首先通過金屬過濾器去除所有的固體顆粒。然后通過裝有高氯酸鎂的試劑管去除多余的水分。干燥后的燃燒氣體被運送到兩個紅外檢測器中測量SO2。然后，加熱的催化劑（通常是硅鉑試劑）將CO氧化成CO2，將SO2氧化成SO3，SO3氣體會被纖維棉吸收，CO2氣體會進入兩個元素紅外檢測器進行測量。燃燒氣體會被排放出去，ELEMENTS軟件會計算出碳和硫的含量。
ELEMENTRAC CS-d?高頻爐適合分析無機樣品比如說鋼鐵、鑄鐵和陶瓷，電阻爐適用于分析有機樣品比如說煤炭，煤焦和泥土，當煤炭樣品在大約1350°C燃燒后，CO2和SO2會被釋放出來但通常不會由CO釋放出來。電阻爐的燃燒氣體首先通過陶瓷過濾器去除顆粒物，接下來通過裝有高氯酸鎂的玻璃管。
干燥后的燃燒氣體接下去的的路徑和高頻爐是一樣的。通常催化爐在電阻爐模式中是關閉的，因?yàn)闆]有CO需要被氧化。 當燃燒溫度比較低的時候（~600°C）會存在不完全燃燒的風險，這時，分析過程中應該開啟催化爐。
典型樣品材料
合金, 塵土, 碳化物, 鑄鐵, 水泥, 陶瓷, 煤, 焦炭, 銅, 玻璃, 石膏, 鐵, 石灰石, 金屬, 礦物, 油, 礦石, 植物原料, 難熔金屬, 橡膠, 沙子, 土壤, 鋼鐵, 鈦, 煙草,?…
產品特點
感應爐和電阻爐相結合：ELTRA雙爐（EDF）技術帶來的充分靈活性。
快速、準確地分析有機和無機樣品中的碳硫
多達四個獨立的紅外單元擁有靈活的測量范圍。
鍍金紅外通道增加了分析含鹵素或含酸性物質樣品的測試單位的壽命
用制備少的樣品同時測定碳和硫
穩固的設計能在生產控制和實驗室中使用
操作和分析流程
ELEMENTRAC CS-d的操作簡單方便，只需要幾個步驟。碳/硫分析的典型樣品重量約為50至1000毫克?？梢钥煽康貦z測濃度從1ppm到百分之100。在燃燒過程之前，有必要從初始量中提取樣品，根據基體的不同，提取量也不同。國際標準如DIN EN ISO 14284(鋼和鐵的取樣)給出了一些方向。
感應爐
1：將樣品信息輸入到ELEMENTS軟件中
3：分析
電阻爐
1：將樣品信息輸入到ELEMENTS軟件中
50mg到500mg的樣品質量是電阻爐碳硫分析儀的典型質量。樣品被直接放入瓷舟中，通常不需要加入助熔劑。
將樣品置于爐前，然后在軟件中點擊開始測量。當樣品可以被推入爐膛時，儀器會亮起一個綠色的LED信號。在燃燒過程中，ELEMENTS軟件將連續記錄測量值。
分析開始后的60至240秒，測量的碳和硫濃度可作為報告或通過LIMS導出。
配置
一站式標準解決方案
ELEMENTRAC CS-d能為復雜樣品提供標準化的智能解決方案，同時準確和可靠的測量碳和硫濃度。
智能氧氣控制系統
由于感應爐的高爐溫>2000°C以及180L/hour的高氧流量，所有類型的固體樣品都被完全分解，通過紅外測量單元進行C/S含量的測定。充分燃燒保證了可靠的測試結果。 考慮到粉末樣品可能會從坩堝中飛濺出，這會導致結果比實際值要低。CS-d的智能氧氣噴槍和燃燒管理系統保證了完全燃燒過程中的樣品沒有損失。 為了達到這個效果，可以通過噴槍或燃燒室注入氧氣，以防止樣品被吹出，并允許受控燃燒。感應爐的梯度功能通過逐漸增加功率來實現溫和的燃燒過程。
電阻爐的進樣口（減少空白值）
ELEMENTRAC CS-d的電阻爐為低碳含量的樣品提供準確和可靠的分析。由于優化的樣品端口幾何尺寸，縮小了直徑，并在樣品入口進行氧氣沖洗，當樣品引入時，大氣的CO2空白值大大降低，這允許在低測量范圍內的可靠結果。
選配
除了ELEMENTRAC CS-d的綜合功能外，還有其它選擇來提高碳/硫測量的效率。

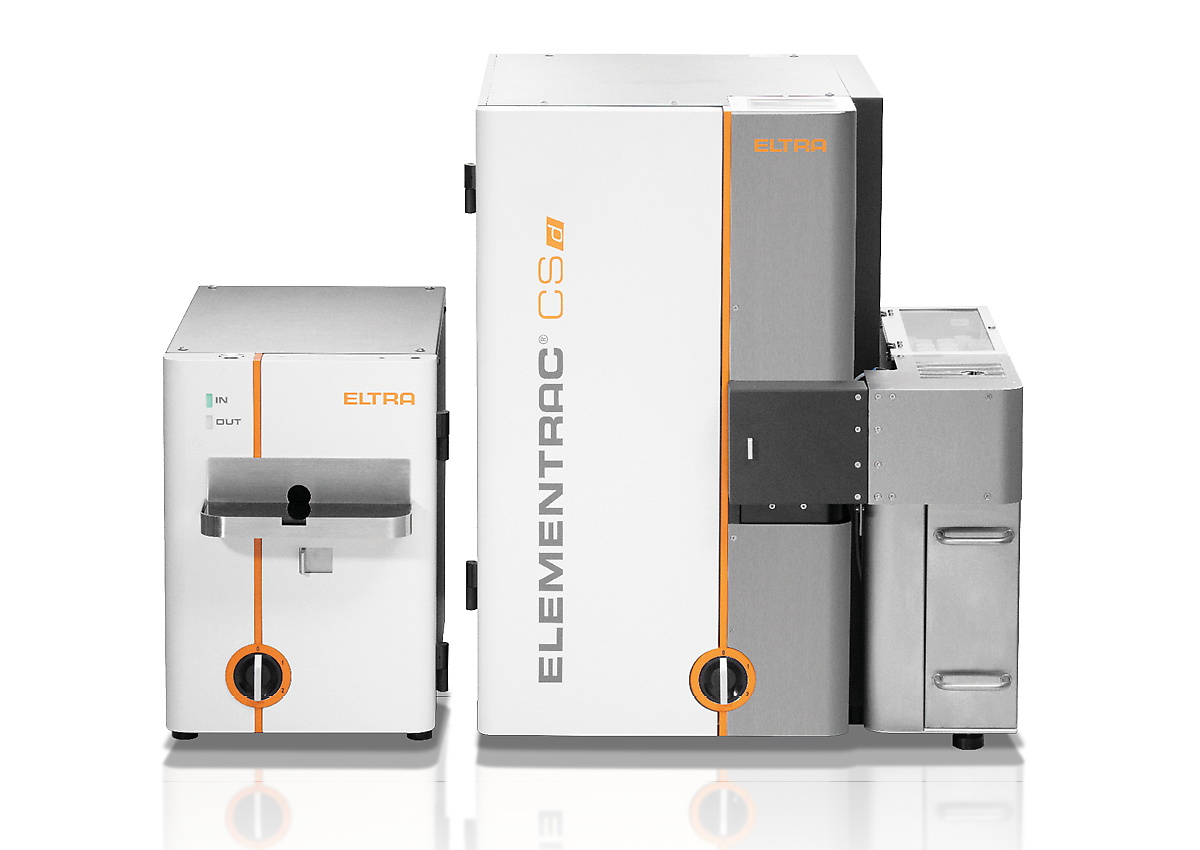

自動進樣器
ELEMENTRAC CS-d的感應爐可以搭載一個自動樣品器，有不同的模塊供選擇。標準模塊提供36個坩堝位置，XL加大模塊則具有130個坩堝位置。它是目前市場上類似應用中很大的自動進樣器。
碳可以以總碳(TC)的形式測定，也可以以總有機碳(TOC)或總無機碳(TIC)的形式測定。當結合CS-d測量時，ELTRA的TIC模塊通過酸化來測量產品中的TIC含量(比如：石灰)，例如土壤或建筑材料。
軟件 ELEMENTS
基于 windows 的綜合元素分析軟件是所有元素生成元素分析儀必不可少的組成部分。 中間窗口(分析和結果)是日常工作所需的所有功能的起點。 從這里可以對分析過的樣品進行分組和出口，或者登記和分析新的樣品。 用戶可以調用各種從屬功能，如應用程序設置、校準、診斷或狀態。
性能指標
| 分析元素 | 碳，硫 |
| 樣品 | 有機樣品，無機樣品 |
| 爐子校準 | 水平(電阻爐)和垂直(感應爐) |
| 載樣 | 陶瓷舟/坩堝 |
| 應用領域 | 農業、化學 / 塑料、煤炭 / 發電廠、建筑材料、工程 / 電子、環境 / 回收、地質 / 采礦、玻璃 / 陶瓷、, 醫藥品, 鋼鐵/ 冶金 |
| 爐子 | 高頻感應爐, >2000 °C 電阻爐(配有陶瓷管), 可調到1550 °C (1 °C為基本單位進行調節) |
| 檢測方式 | 固態紅外吸收 |
| 紅外檢測池?cái)?shù)量 | 1 – 4 |
| 紅外檢測池材料 | 鍍金 |
| 典型分析時間 | 高頻感應爐 40 – 50 s 電阻爐60 – 120 s |
| 化學品 | 鉑硅催化劑（CuO作為備選催化劑），高氯酸鎂，氫氧化鈉 |
| 載氣 | 壓縮空氣 (4 – 6 bar / 60 – 90 psi) 百分之99.5? 純氧 (2 – 4 bar / 30 – 60 psi) |
| 高頻感應爐功率 | 230 V, 50/60 Hz, 16 A保險絲 |
| 高頻感應爐功率 | 230 V, 50/60 Hz, 20 A保險絲 |
| 設備尺寸（寬x高x深） | 89 x 84 x 79 cm |
| 重量 | ~ 200 kg |
| 所需設備 | 電腦,顯示器,天平(精度0.0001克) |
| 選配件 | Autoloader for 36 crucibles, HTF-540預熱爐, autoloader for 130 crucibles, 鹵素吸收, 載氣凈化 |

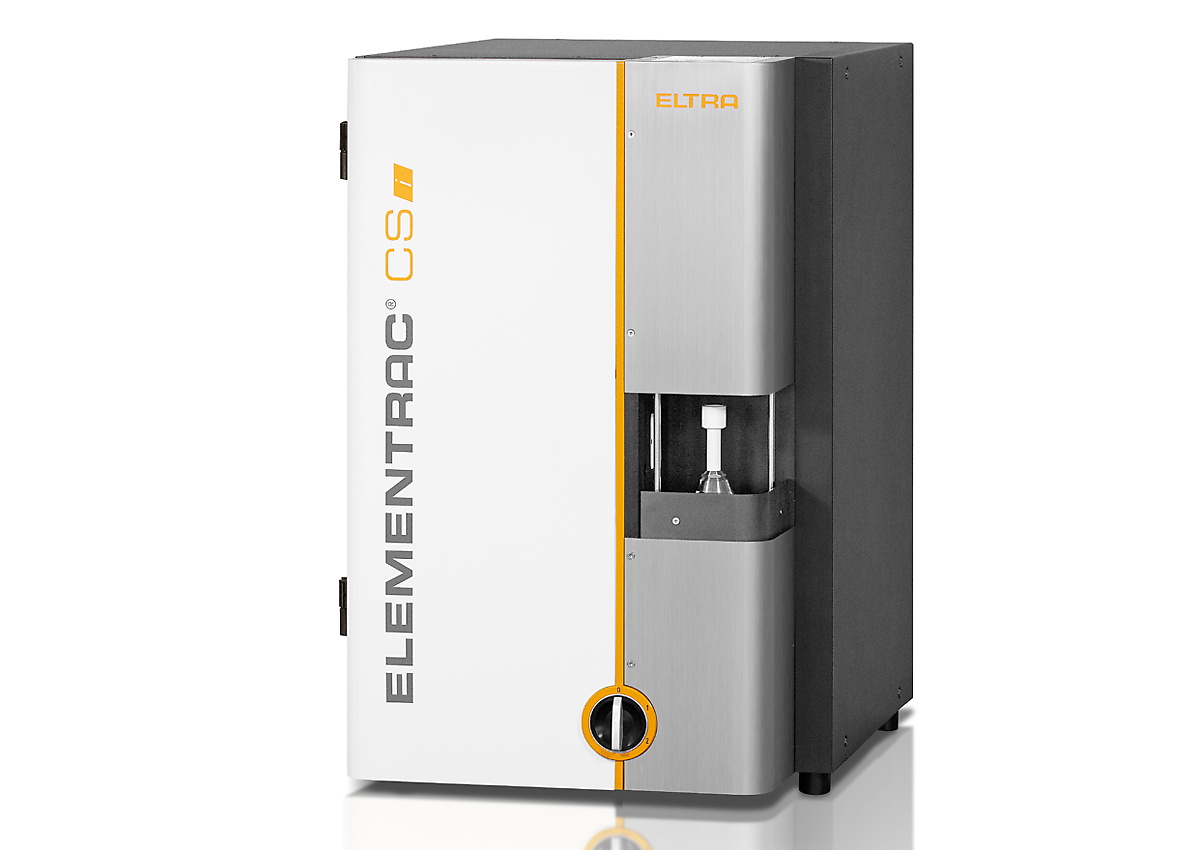

元素分析儀ELEMENTRAC CS-i 通過在分析感應爐中燃燒后產生的氣態燃燒產物二氧化碳和二氧化硫來測量無機樣品中的碳和硫含量，超過2000°C的高溫保證了樣品的完全分解，從而在一個廣泛的濃度范圍內進行可靠和準確的元素分析。 ELEMENTRAC CS-i 符合并超過了碳和硫測量的所有通用標準的要求，如ASTM E1019, DIN EN ISO 153。
典型樣品材料
鋼鐵, 合金, 鋁, 塵土, 碳化物, 鑄鐵, 水泥, 陶瓷, 銅, 鐵合金, 玻璃, 石膏, 鐵, 石灰石, 金屬, 礦物, 礦石, 難熔金屬, 沙子, 硅, 爐渣, 土壤…
產品特點：
產品特點：–? ?控制感應性能對低熔點金屬的提供了準確的分析
–? ? 加熱集塵器可以改善硫的檢測
–? ? 硅鉑催化劑確保碳含量的準確測量
–? ? 對于粉末樣品優化載氣流量
–? ? 基于軟件的漏氣檢測
–? ? 可選配的真空系統，搭配除塵過濾器對潛在級別H的有害樣品起到過濾作用
–? ? 單點和多點校準-? ? 堅固的設計可用于生產控制和實驗室
–? ? 維護保養方便
操作和分析流程
1：樣品信息輸入。將樣品信息輸入到ELEMENTS軟件中，樣品重量會自動從天平中導入到軟件中。4：輸出數據。分析開始后45-60秒，測量的碳和硫濃度可作為報告或通過LIMS導出。ELEMENTRAC CS-i 碳硫分析儀配置
ELEMENTRAC CS-i可作為單元素分析儀僅用于測量碳或測量硫，或配置為同時測量碳和硫。它可使用4個紅外單元，可根據客戶要求進行配置。檢測池長度越長，對10ppm這樣的低濃度就越靈敏。更短的檢測池也可以測量低ppm范圍，但是測量值對應的標準偏差會增加。對于低濃度和高濃度的良好分析，每個元素配有兩個IR紅外檢測器。新的檢測器技術使儀器擁有先進的配置可以可靠地覆蓋從0.6 ppm到超過百分之6測量范圍（樣品重量為1000毫克）?？蛇x的鍍金檢測器為含有鹵素樣品的元素分析提供更高的可靠性。 針對高硫含量材料的可靠分析，CS-i可以配備更強大的紅外檢測器，以擴大測量范圍和提高結果的重現性。 也可以在CS-i上裝備一個鹵素陷阱。另一種選擇是測量水泥的特殊配置。
ELEMENTRAC CS-i 碳硫分析儀?一站式標準解決方案
ELEMENTRAC CS-i操作所需的化學品和凈化器方便地設置在儀器的表面，隱藏在可移動的門后面。這種安排大大減少了維護時間并提高了可用性。ELEMENTRAC CS-i的創新細節顯著提高了碳和硫測量的可重復性。
催化劑
- 為了準確測量碳含量
- 擴展的反應路徑確保不完全燃燒產物(一氧化碳)完全氧化
- 即使對于與非常高的碳含量，也有好的重現性
加熱除塵裝置
- 感應燃燒產生的粉塵被收集在外部的粉塵過濾器中
- E集塵器的有效加熱防止了水蒸氣的凝結
- 顯著提高了硫的回收率和重現性
智能氧氣噴槍管理系統/氧氣供給方式
- 感應燃燒時，單獨控制氧氣供給方式
- 噴槍將整個氧氣流送到坩堝心部，以確保樣品(固體樣品)中所含的碳和硫完全氧化
- 將氧氣送入在燃燒室內，避免了樣品材料(粉末樣品)被氧氣流吹散并造成損失
控制感應爐功率
- 用于優化低熔點金屬的燃燒，如銅、錫或鎂
- 降低感應爐的功率可以避免樣品因加熱飛濺而造成損失，保證了準確的分析
ELEMENTRAC CS-i 碳硫分析儀?選配
除了ELEMENTRAC CS-i已有特性外，還可以選擇其他配置來效率提高和擴展應用范圍。
自動進樣器
總無機碳模塊
?ELEMENTRAC CS-i 碳硫分析儀軟件 ELEMENTS

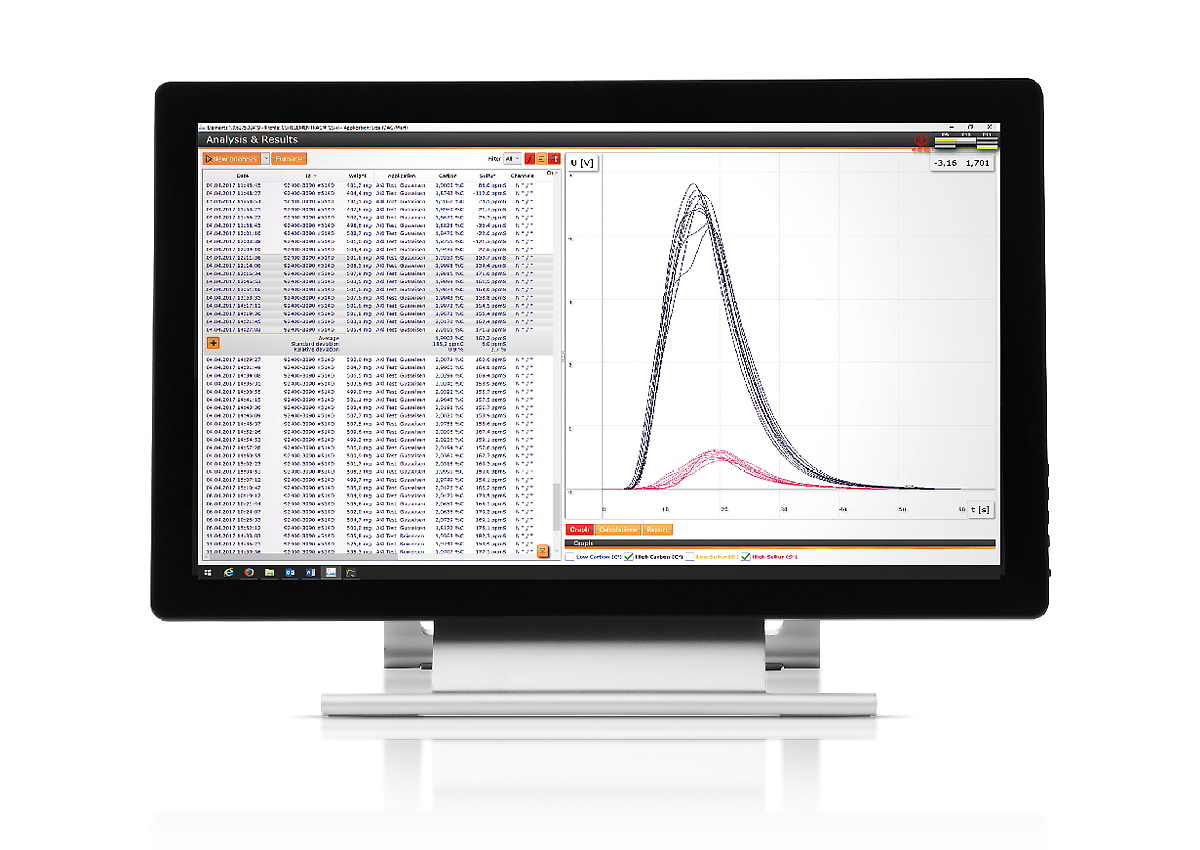

基于 windows 的綜合元素分析軟件是所有元素生成元素分析儀必不可少的組成部分。 中間窗口(分析和結果)是日常工作所需的所有功能的起點。 從這里可以對分析過的樣品進行分組和出口，或者登記和分析新的樣品。 用戶可以調用各種從屬功能，如應用程序設置、校準、診斷或狀態。
技術參數
| 分析元素 | 碳，硫 |
| 樣品 | 無機 |
| 爐子校準 | 垂直 |
| 載樣 | 陶瓷坩堝 |
| 應用領域 | 建筑材料、工程 / 電子、地質 / 采礦、玻璃 / 陶瓷、鋼鐵 / 冶金 |
| 爐子 | 感應爐，加熱溫度高達2000℃ |
| 檢測方式 | 固態紅外吸收 |
| 紅外檢測池?cái)?shù)量 | 1 – 4 |
| 紅外檢測池材料 | 鋁(可選金) |
| 典型分析時間 | 40秒(常規) |
| 化學品 | 高氯酸鎂，氫氧化鈉，鉑基催化劑 |
| 載氣 | 壓縮空氣壓力 4bar（60 psi）
氧氣純度：百分之99.5 氧氣壓力：2-4bar（30-60 psi） |
| 功率要求 | 230 V, 50/60 Hz, max. 15 A, 3450 W |
| 設備尺寸（寬x高x深） | 52 x 84 x 75 cm |
| 重量 | ~ 150 kg |
| 所需設備 | 電腦, 顯示器, 天平（精度0.1 mg） |
| 選配件 | 自動裝載機(36個坩堝) ，htf-540預熱爐，鹵素捕集器，載氣凈化，真空吸塵器 |
]]>
表面碳濃度的測定是金屬和金屬加工業生產中質量控制的特殊要求。 ELTRA SC 800 分析儀是專業測定多種固體樣品表面碳濃度，量級達1000μg/cm2。
ELTRA SC 800配備有電阻爐，帶氧化物分析用的石英管，溫度可達1000℃，1℃可調。
ELTRA SC 800的載氣一般選擇氧氣。
ELTRA SC 800的檢測系統非常靈敏可靠，壽命長。它可以根據用戶的要求定制。兩個獨立的紅外檢測池進行大量級別表面碳濃度的準確測量。
應用實例
鋁，陶瓷，金屬，鋼鐵表面的碳
產品特點
–? 小量的樣品測定表面碳含量
– ?看用于大尺寸樣品 (達到 32 x 145 mm)
– ?分析快速、準確、可靠
– ?分析范圍廣泛
– ?電阻爐高溫可達 1000 °C，1 °C可調
– ?可定制測量范圍
– ?可選鍍金檢測池，專門針對分析含鹵素或酸性樣品，可以防止腐蝕。
– ?標準物質或氣體量校準
– ?特殊樣品擋板減少大氣中的空白
– ?軟件功能強大?(多語言，可定制顯示，輸出的結果）
– ?單點、多點校正
– ?電子氣體流量控制
– ?無需保養
– ?構造結實，可用于實驗室和生產控制
性能指標
| 分析元素 | 碳 |
| 樣品 | 無機 |
| 爐子校準 | 水平 |
| 載樣 | 石英舟 |
| 應用領域 | 陶瓷，鋼鐵冶金 |
| 爐子 | 石英管電阻爐，可調至1000°C |
| 樣品尺寸可達 | 32 x 145 mm |
| 檢測方式 | 固態紅外吸收 |
| 紅外檢測池?cái)?shù)量 | 1 – 2 |
| 紅外檢測池材料 | 鋁(可選金) |
| 典型分析時間 | 60 – 90 s |
| 化學品 | 高氯酸鎂，氫氧化鈉 |
| 載氣 | 百分之99.5 純氧(2 – 4 bar / 30 – 60 psi) |
| 功率要求 | 230 V, 50/60 Hz, max. 10 A, 2300 W |
| 設備尺寸（寬x高x深） | 55 x 80 x 60 cm |
| 重量 | ~ 65 kg |
| 所需設備 | 電腦,顯示器,天平(精度0.0001克) |
| 選配件 | 穩壓器5 KVA |
]]>
